電解ソルト君
電解次亜水生成装置
浴槽水やプール水等の
殺菌・浄化を行い快適な水環境を提供します。
クリーン
- 強力な殺菌力でクリーンな水質
- 酸化力が強くすばやく有機物を分解
- 透明度の向上
- 藻やぬめりの抑制
セーフティー
- 低濃度で拡散性が良く素早く殺菌できる
- 目や鼻、のど、肌などへの刺激が抑制される
- 毛髪のパサツキが少ない
- 有害物質のトリハロメタンの生成が通常の塩素処理より少ない
- 装置には浄水処理適用塩のみ補充するので安全
エコノミー
- 生成コストは浄水処理適用塩と電気代のみ
- 塩素ガスの発生が少なく建物、設備に対する影響も軽減される

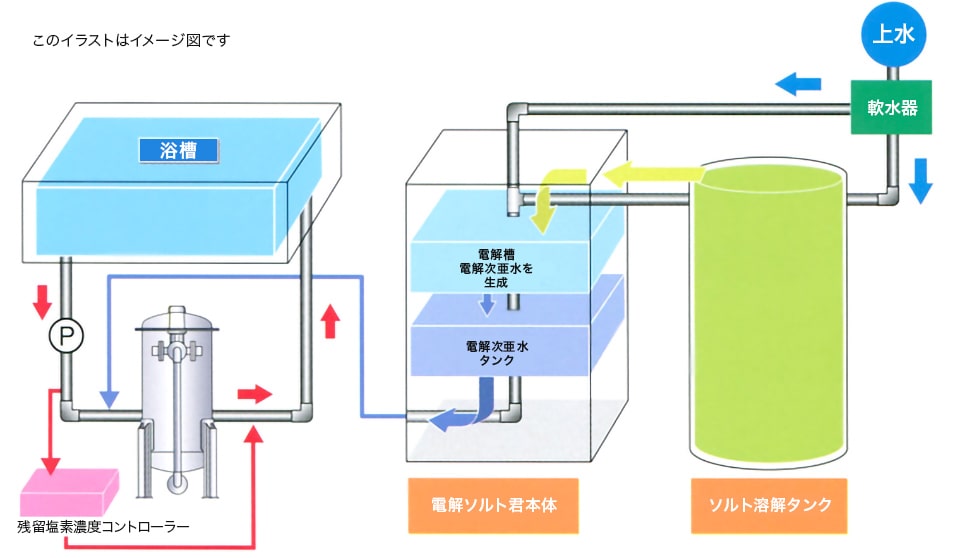

システムフロー図
電解ソルト君の仕様
左右にスクロールしてご覧ください。
| 品番 | ELS-10 | ELS-30 | ELS-60 | |
|---|---|---|---|---|
| 構成 | 電解次亜水 生成ユニット |
○ | ○ | ○ |
| 飽和塩水タンク | ○ | ○ | ○ | |
| 電解次亜水生成最大能力 （12％NaCLO換算値） |
8.4リットル/日 | 32リットル/日 | 64リットル/日 | |
| 定格消費電力 | 0.32KW | 1.2KW | 2.4KW | |
| 浄水処理適用塩消費量 （水温20℃、24時間/日運転） |
2.2kg/日 | 8.3kg/日 | 16.6kg/日 | |
| 浄化方式 | 連続式電気分解 | |||
| 塩素濃度調節方式 | 電解次亜水注入ポンプによる定量注入 | |||
| 運転形態 | 電解次亜水貯蔵タンクセンサーにより電解作動・停止 | |||
| 電源電圧 | 単相100V 50/60Hz共用 |
単相200V 50/60Hz共用 |
単相200V 50/60Hz共用 |
|
| 配管口径 | 装置取水口 | 15A | 15A | 15A |
| 電解次亜水注入口 （チェッキバルブ） |
PT1/2 | PT1/2 | PT1/2 | |
| 水素ガス抜き兼 オーバーフロー口 |
VP13 | VP20 | VP20 | |
| 使用温度範囲 | 5～45℃ | |||
| 給水温度 | 5～35℃（凍結しないこと） | |||
| 使用湿度範囲 | 20～80％（結露しないこと） | |||
| 本体寸法 | 電解次亜水 生成ユニット |
横500×奥行440 ×高さ480ｍｍ |
横600×奥行640 ×高さ1350ｍｍ |
横750×奥行640 ×高さ1350ｍｍ |
| 軟水器 | SS-1D 横230× 奥行562×高さ648mm （本体内部装置） |
SS-1D 横230× 奥行562×高さ648mm （本体内部装置） |
SS-2D 横290× 奥行665×高さ1000mm （本体外部装置） |
|
| 飽和塩水タンク | φ390×高さ530 | φ570×高さ940 | φ570×高さ940 | |
| 本体重量・容量 | 電解次亜水 生成ユニット |
30kg | 80kg | 100kg |
| 軟水器 | 16kg | 装置内に搭載 | 25kg | |
| 飽和塩水タンク | 50リットル | 200リットル | 200リットル | |
| その他 | 電解次亜水貯蔵タンク | 50リットル（基本仕様） 横550×奥行420× 高さ820mm（外部設置） |
200リットル（基本仕様） 横500×奥行500× 高さ1000mm（外部設置） |
500リットル（基本仕様） 横800×奥行680× 高さ1000mm（外部設置） |
左右にスクロールしてご覧ください。

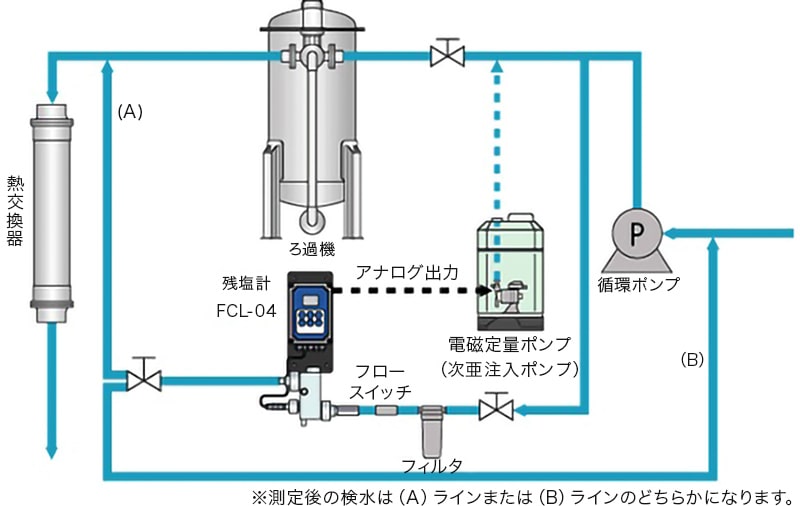

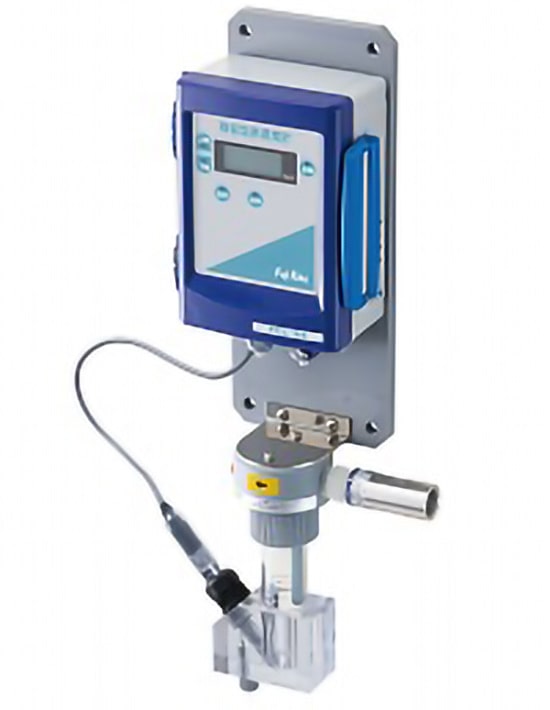

FCL-04 残留
塩素濃度コントローラー
捨て水ゼロでローコスト
安心で、管理し易いプール・
浴槽用残留塩素濃度コントローラー
FCL-04型は、プール・浴槽水の遊離残留塩素を連続測定するローコストで使い易い残留塩素濃度コントローラーです。
検出部には3電極式ポーラログラフ法センサを採用。浴槽水や温泉水※など、幅広く測定することができます。
また電極の洗浄は、ビーズ洗浄に加えて電解洗浄機能を搭載、電極の化学的な汚れも防止します。
FCL-04型は浴槽水特有の水質に対応できるように最適なセッティングが施されているため、
レジオネラ菌対策などに安定した測定・制御が行えます。
※ 温泉水は水質により測定不可能なものがあります。詳しくはお問い合わせください。
- 3電極ポーラログラフ法センサを採用しているため、検水中の干渉物質や電導度の影響を受けにくく、直線性に優れています。
- インライン型フローセルのため、捨て水がなく経済的です。
- フローセルの取外しが簡単で、メンテナンス性に優れています。
- 測定モード（A/B）切替により遊離残留塩素（Aモード）/全残留塩素（Bモード）測定選択できます。これにより今まで測定が困難であった高アルカリ水、温泉水など多様な検水に対応が可能になります。
- フリー電源化により、電源電圧AC100～240Vに対応可能です。
- ポンプ制御出力とは別に警報出力が2点（上限/下限）あります。
- 新型センサーを採用。Aモード/Bモードの測定対応が可能な高機能センサーを使用しています。
- DC4-20mA アナログ信号出力により電磁定量ポンプを直接制御（比例注入）することができます。
ろ過材
いつもクリーンな水質を。
フジスーパーセラミック
ろ過材使用のろ過装置。
低ランニング
当社のろ過材フジスーパーセラミックは多角形で表面積が大きく、ろ過能力に優れています。最適軽比重に製作されたろ過材は、逆洗膨張率が大きく、短時間（3～5分）で復元いたします。
ろ過材の寿命が長い
フジスーパーセラミックろ過材は硬質で摩減率が小さいため、経年劣化がほとんどありません。
また、逆洗膨張率が高く、逆洗により完全復元するために、ろ過性能が持続し、砂ろ過に比べ2～3倍の長寿命です。
LVが大きい
ろ過表面積が大きいフジスーパーセラミックろ過材は、ろ過速度（LV）を50m / Hに出来るため、装置がコンパクトです。
ろ過材成分表（平均値）
| ろ過材 | SiO² | Al²O³ | Fe²O³ | その他 |
|---|---|---|---|---|
| フジスーパーセラミック | 48.9％ | 34.1％ | 1.6％ | 15.4％ |
| 他社セラミック ろ過材 | 71.3％ | 19.0％ | 1.4％ | 8.3％ |
| 砂ろ過材 | 93.2％ | 5.1％ | 0.2％ | 1.5％ |
- ろ過材の強度は、成分（化学組織）で決まります。成分中のアルミナ（Ai2O3）含有率が多いほど耐久性の高いろ過材といえます。
- フジスーパーセラミックのアルミナ含有率は、30％以上と多く、他のろ過材に類をみません。
- 上記数値は、平均値の為 成分率に多少の違いがあります。

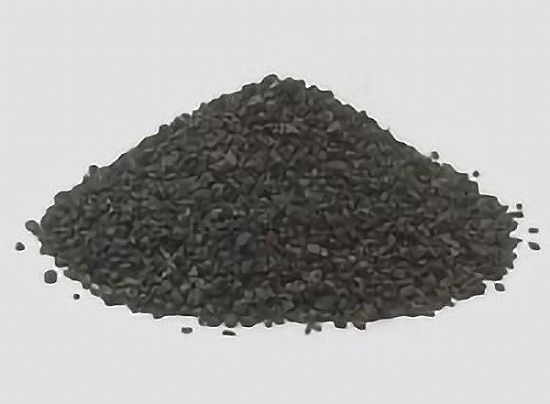

除鉄・除マンガンろ過装置
新ろ過材フジセラミックEXを使用することで従来のろ過材に比べ高性能ろ過装置を実現しました。
鉄・マンガンの除去率アップ
このろ過材は、セラミックを母材に特殊液を含浸させ焼成することで結晶質二酸化マンガン薄層を強固に付着したワンピース構造となり従来とは異なった酸化触媒作用にて鉄・マンガンを除去します。
ろ過材の寿命が長い
ろ過材全体が結晶二酸化マンガン薄層を強固に付着したワンピース構造なので、従来のような表層剥離による除去率低下もなく長寿命です。
ろ過速度が速い
表面積が大きく、除鉄・除マンガン能力に優れ、速いろ過速度（最大LV30m/H）を得ることが可能です。（LVは水質により変動します。）
| ろ過材 | SiO² | Al²O³ | Fe²O³ | その他 |
|---|---|---|---|---|
| フジセラミックEX | 72.9％ | 13.6％ | 4.5％ | 9％ |
- 上記数値は、平均値の為 成分率に多少の違いがあります。
水風呂冷水装置
サウナやスポーツ後のクールダウンに水風呂はいかがですか?
濾過装置メーカーのノウハウを生かした安全な冷水をご提案します!

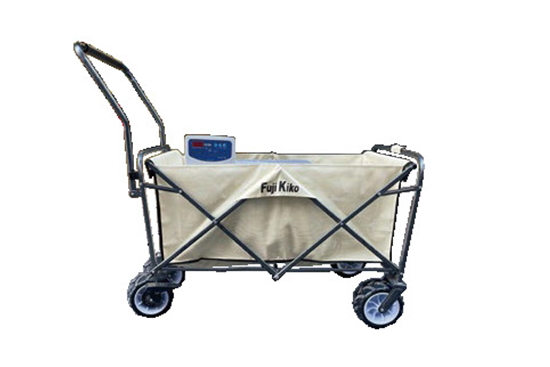

ワゴンタイプ
分解してどこにでも持ち運びができます ※1Φ100V要
・ キャンプ場
・ グランピング施設
・ グラウンド場
スポーツ後のリカバリーアイスバスとしても利用できます
単相100V 0.4ＫＷ 推奨プールサイズ 200L

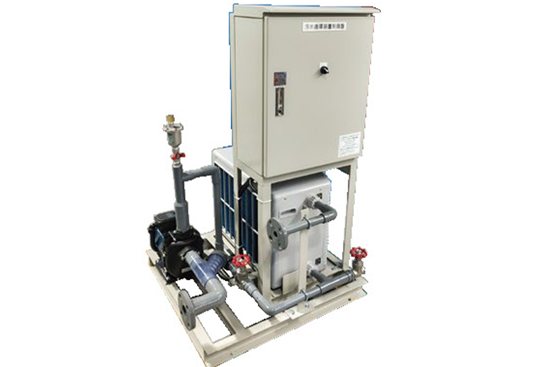

小型ユニットタイプ
個人用の浴槽に配管し循環方式にて冷水をつくります
・ プライベートサウナ用水風呂
・ サウナ付住宅用水風呂
・ ジャグジーバス
単相100V 0.4KW 推奨浴槽サイズ 200L
単相200V 0.75KW 推奨浴槽サイズ 400L

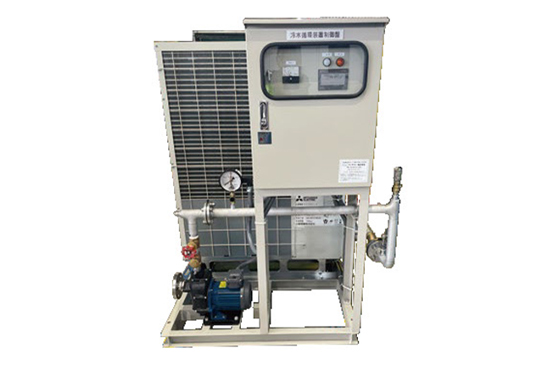

中型ユニットタイプ
業務用の浴槽に配管し循環方式にて冷水をつくります
・ パブリックサウナ用水風呂
・ 温泉・スーパー銭湯用水風呂
・ 保養所・寮の施設用水風呂
三相200V 2.2KW 推奨浴槽サイズ 1500L
三相200V 3.8KW 推奨浴槽サイズ 2700L
FCWUシリーズの標準仕様
| No. | 名称 | 仕様 | オプション仕様 |
|---|---|---|---|
| ① | 冷水チラー | 屋外仕様 | 濾過装置付 滅菌装置付 塩素濃度コントローラー付 ウィークリータイマー付 |
| ② | 循環ポンプ | 樹脂製自吸式 | |
| ③ | 除塵器 | ストレーナー付 | |
| ④ | 制御盤 | 鋼板製 | |
| ⑤ | 共通ベース | SS400 |

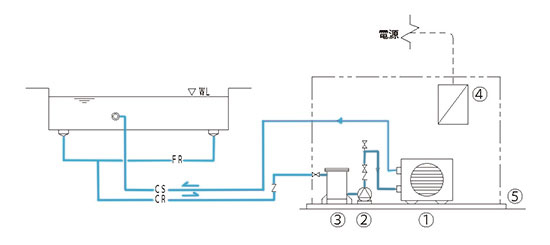

水風呂循環冷水システムフローシート
標準仕様
左右にスクロールしてご覧ください。
| 型式 | コンプレッサ出力(kW) | 消費電力50/60Hz(kW) | 冷却能力50/60Hz(kW) | 電源 | ポンプ流量(L/min) | 推奨浴槽サイズ(L)※ | 接続口径(A) | 周辺温度(℃) | 装置サイズ(mm) |
|---|---|---|---|---|---|---|---|---|---|
| FCWU-501A/W | 0.4 | 0.58/0.65 | 1.0/1.3（50/60Hz） | 単相100V | 30～50 | 200 | 25Aユニオン | 7～32 | 800LX800WX1300H (装置) 880LX480WX550H (ワゴン) |
| FCWU-1001A | 0.75 | 1.1/1.3 | 2.0/2.5 | 単相200V | 40～60 | 400 | 25Aユニオン | 7～32 | 800LX820WX1300H |
| FCWU-75B | 2.2 | 2.7/3.2 | 2.7/3.2 | 三相200V | 17～55 | 1500 | 30Aフランジ | 5～43 | 900LX1000WX1450H |
| FCWU-125B | 3.8 | 4.8/5.6 | 12.5/13.2 | 三相200V | 37～86 | 2700 | 30Aフランジ | 5～43 | 900LX1000WX1450H |
※推奨浴槽サイズは、外気温25℃の時、1時間当たり約4℃の冷却を見込むサイズとなります。プールや周辺環境により、前後する可能性があります。
※屋外使用は可能ですが、風通しの良い場所かつ、直射日光が当たらないようにご使用ください。
※フロンR410Aを使用
注意事項
風呂の用途や施設によっては濾過及び滅菌が必要な場合があります。 必ず法律的な規制の確認を行ってください。

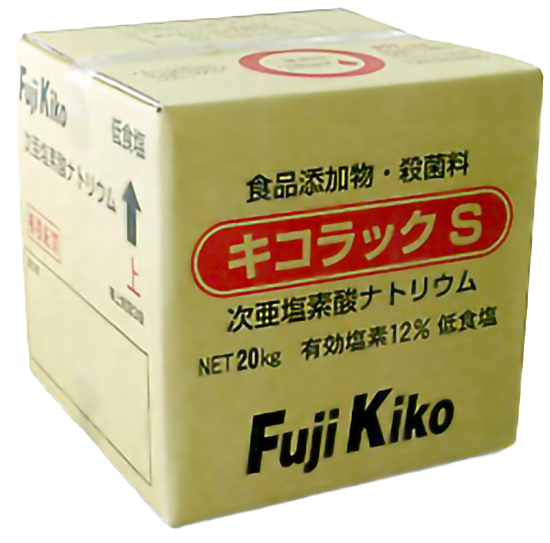

次亜塩素酸ナトリウム キコラックS
信頼のフジキコー純正品
ろ過装置メーカーフジキコー純正の次亜塩素酸ナトリウムです。各種フジキコーろ過装置にご使用ください。
食品添加物認定品
食品衛生法で製造許可された認証工場で製造しています。
物性
| 外観 | 淡黄色透明液体 |
|---|---|
| 成分 | 次亜塩素酸ナトリウム（食品添加物）12％ |
| pH | 12.0以下 |
| 食塩 | 2％以下 |
取扱上の注意
- 酸との接触は絶対にしないでください。塩素ガスが発生し危険です。
- 飲んだり目に入れたりしないでください。
- 身体や衣服に付着しないようにしてください。
- 使用後は、キャップで密栓し、幼児の手の届かないところ、かつ冷暗所に保管してください。
- ごまには使用しないでください。
- 高濃度の薬液には魚毒性がありますので、薬品を含む排出水の放流先に注意してください。
- ご使用前に製品安全データシート（MSDS）をお読みください。
- ご使用期限は製造後約10ヶ月です。

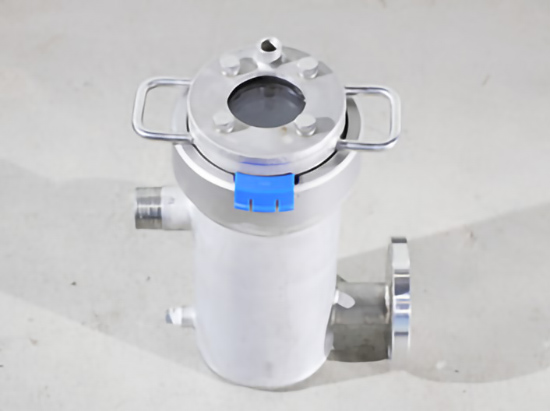

ワンタッチヘアーキャッチャー
取り外し簡単！毎日の清掃もこれで楽々。
特徴
- 分解清掃の際に工具を必要としません。
- ストレナー清掃時間が大幅に短縮します。
- 装着不良による漏水が完全防止できます。
- 軽量化によって完全作業が実現できます。
毎日点検しなければならないヘアーキャッチャー。
しかし、フランジのボルトナット締め作業は面倒で時間がかかります。
また、フランジの片締めやパッキンの損傷などによる漏水も心配です。
ワンタッチヘアーキャッチャーは、挿し込んで回すだけで完全な密閉が確実に確保されます。
パッキン内蔵型ですので入れ忘れや損傷の心配がありません。
また、従来のフランジ装着に比べ軽量ですので開放清掃・点検作業も安全に行うことができます。
こんな所に導入をおすすめします。
ホテル
フィットネスクラブ
ゴルフ場
老人ホーム

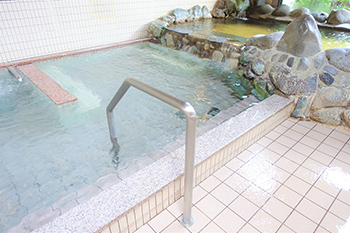

温浴施設
